СП «ТермоБрест» ООО

СП «ТермоБрест» ООО

Адрес: 224014 Беларусь, г. Брест, ул. писателя Смирнова, 168

Тел.: 8 (10 375 162) 53-64-70, 95-82-09, 53-64-80

Факс: 8 (10 375 162) 53-64-76

Сайт: http://www.termobrest.ru/

Эл.почта:



СП «ТЕРМОБРЕСТ» ООО – производитель высококачественной запорно-регулирующей трубопроводной арматуры и приборов автоматики безопасности.

 СП «ТЕРМОБРЕСТ» ООО создано в 1990 году и занимается разработкой и производством широкой гаммы трубопроводной арматуры и компонентов автоматики безопасности, дистанционного управления и регулирования энергетических установок, газогорелочных устройств паровых и водогрейных котлов, газовых теплогенераторов, бытовых отопительных установок, а также установок в технологических трубопроводных системах, использующих в качестве топлива природный и сжиженный газ. По своим характеристикам электромагнитные клапаны и фильтры, совместно с датчиками реле-давления, которые производятся на предприятии, образуют группу высококачественной запорно-регулирующей арматуры для газовых и жидких сред.

 Предприятие имеет собственные производственные мощности и штат сотрудников высокой квалификации. Номенклатура производимой продукции составляет более 3000 типов и модификаций изделий. Вся продукция, выпускаемая на предприятии, сертифицирована и имеет соответствующее разрешение на применение в странах СНГ и Европейского Союза.

 СП «ТермоБрест» ООО производит:

 - 2х- и 3х-позиционные электромагнитные газовые клапаны (Ду 15-300 мм, Ру 0…6 бар) с возможностью регулирования расхода газа;

 - клапаны для газа с электромеханическим регулятором расхода (Ду 40-300 мм, Ру 0…3 бар);



материал корпуса :

-  силумин Ду 15-100 мм

 - сталь Ду 15-300 мм

-  чугун Ду 150-200 мм

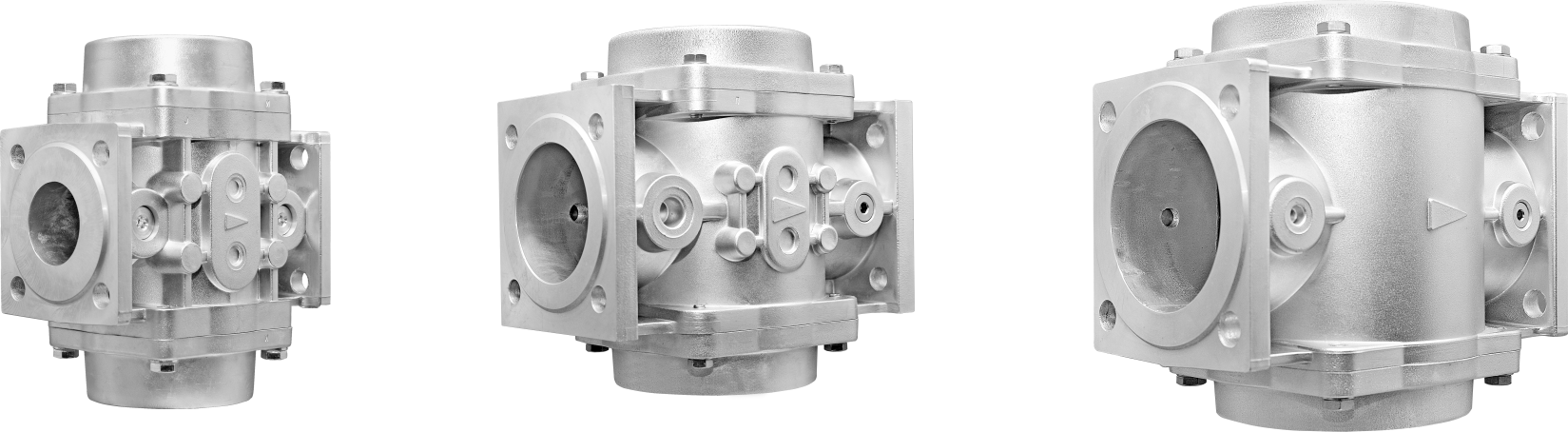

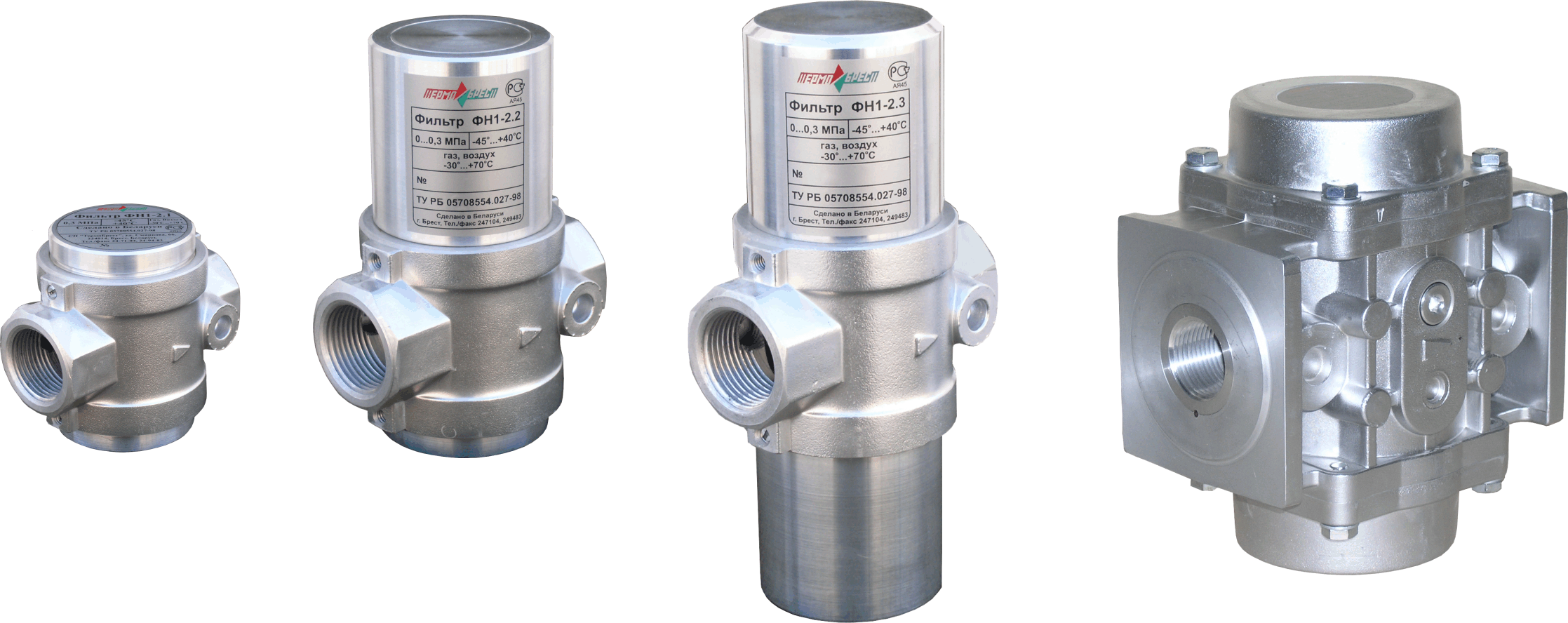

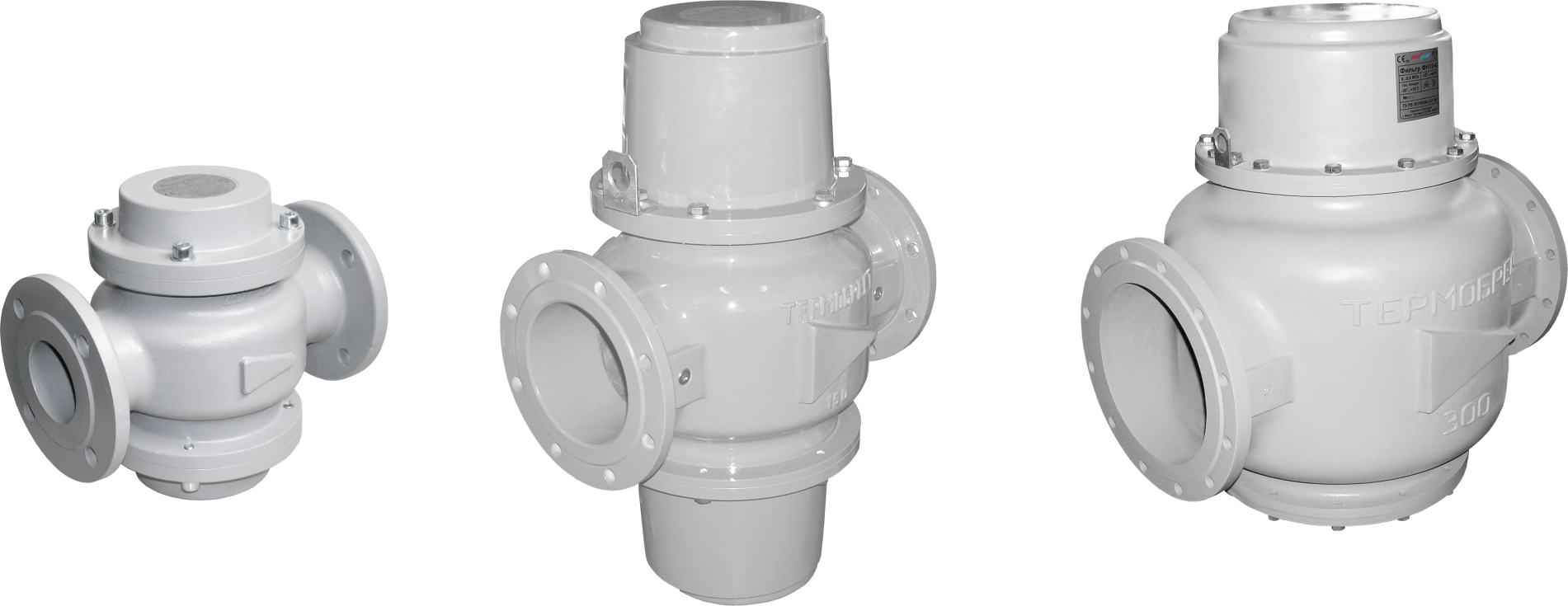

- фильтры газовые (Ду 15-300мм, Ру 0…6 бар); возможно установление индикатора загрязнённости фильтра;

- заслонки регулирующие газовые;

- датчики-реле избыточного давления и давления разрежения;

- клапаны для жидких сред (Ду 15, 20, 25 мм, Ру 0…4 бар);

- блоки газовых клапанов для любых схем работы газогорелочных устройств (возможно изготовление блоков по индивидуальным требованиям заказчика);



Исполнение:

- климатическое исполнение: У3.1 (-30…+40 °C), У2 (-45…+40 °C) , УХЛ1/УХЛ2 (-60…+40 °C);

- общепромышленное или взрывозащищенное исполнение 2ЕхmIIT4;

- установка датчика дистанционного контроля состояния клапана «открыт-закрыт»;

- исполнение, позволяющее осуществлять контроль плотности блоков клапанов;



Все клапаны производятся в энергосберегающем исполнении. Снижение потребления электроэнергии на 50%!





Клапаны газовые электромагнитные серии ВН двухпозиционные отсечные муфтовые нормально-закрытые в алюминиевом корпусе



Присоединительные размеры Ду 15, 20, 25, 40, 50 мм.

Клапаны электромагнитные отсечные двухпозиционные муфтовые предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах.

Диапазон присоединительного давления:   до 1 бар;   до 2 бар;   до 3 бар,   до 4 бар,   до 6 бар (в зависимости от условного прохода и исполнения).

Климатическое  исполнение:
общепромышленное  исполнение -
УХЛ2   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С);
У3.1     (-30...+40°С);
взрывозащищенное  исполнение
УХЛ1   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С).

Пример обозначения: Клапан ВН3/4Н-4К ТУ РБ 05708554.021-96

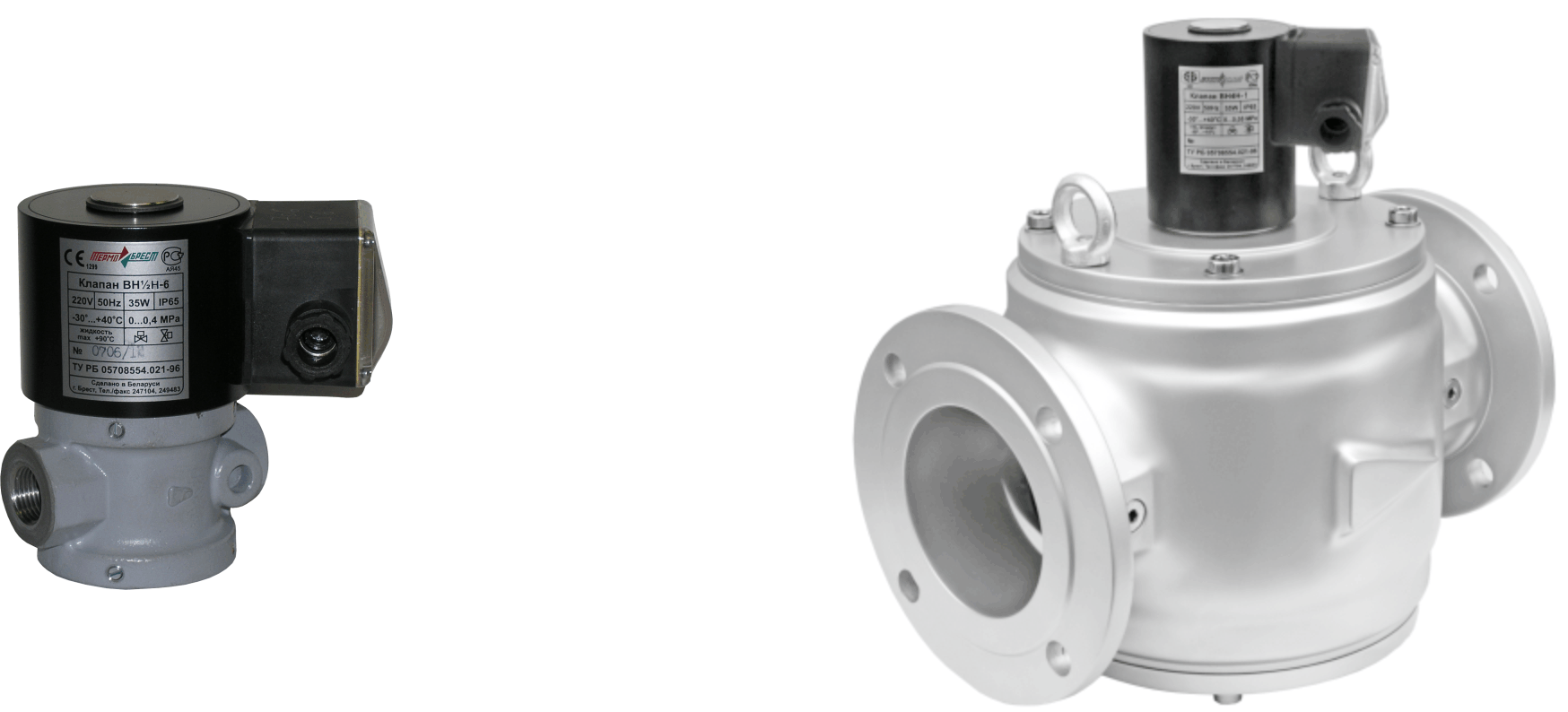

Клапаны газовые электромагнитные серии ВН двухпозиционные отсечные муфтовые нормально-закрытые в стальном корпусе
Присоединительные размеры Ду 15, 20, 25 мм.

Клапаны электромагнитные отсечные двухпозиционные муфтовые предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах.

Диапазон присоединительного давления:   до 1 бар;   до 2 бар;   до 3 бар,   до 4 бар,   до 6 бар (в зависимости от условного прохода и исполнения).

Климатическое  исполнение:
общепромышленное  исполнение -
УХЛ2   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С);
У3.1     (-30...+40°С);
взрывозащищенное  исполнение
УХЛ1   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С).

Пример обозначения: Клапан ВН3/4Н-4 СТ. ТУ РБ 05708554.021-96

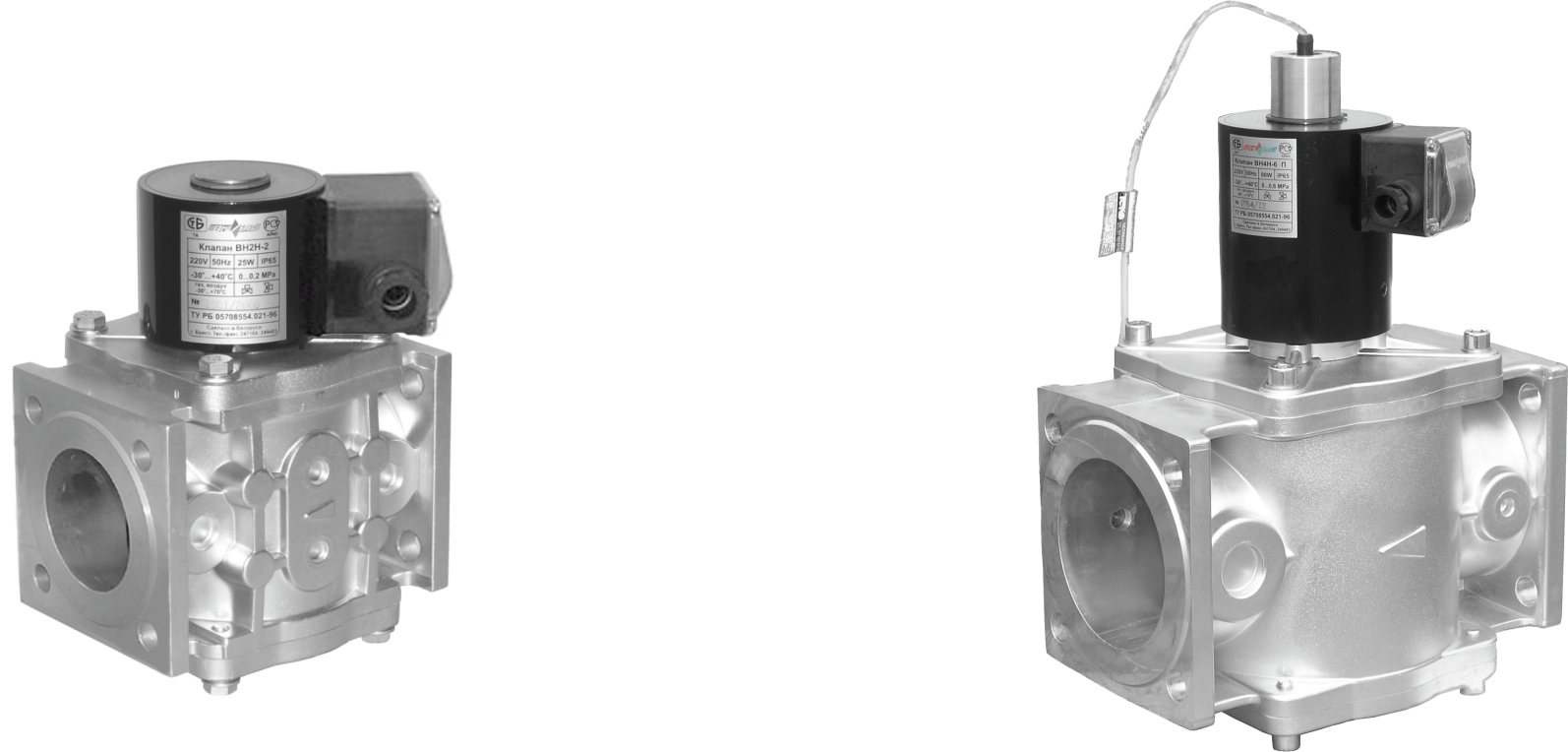

Клапаны газовые электромагнитные серии ВН двухпозиционные отсечные фланцевые нормально-закрытые в алюминиевом корпусе.
Присоединительные размеры Ду 25, 40, 50, 65, 80, 100 мм.

Клапаны электромагнитные отсечные двухпозиционные фланцевые предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.
Все типы клапанов могут быть оснащены бесконтактными датчиками положения индуктивного типа.
Все типы клапанов (кроме исполнения на 6 бар) могут быть оснащены ручными регуляторами расхода.

Диапазон присоединительного давления:   до 0,5 бар;   до 1 бар;   до 2 бар;   до 3 бар,   до 4 бар,   до 6 бар (в зависимости от условного прохода и исполнения).

Напряжение питания клапанов:   220 В,  110 В,  24 В переменного тока;
                                                         220 В,  110 В,  24 В постоянного тока
Климатическое  исполнение:
общепромышленное  исполнение -
УХЛ2   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С);
У3.1     (-30...+40°С);
взрывозащищенное  исполнение
УХЛ1   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С).

Класс  защиты:
общепромышленное  исполнение- IР65;
взрывозащищенное  исполнение - IР67.

Пример обозначения: Клапан ВН3Н-1 ТУ РБ 05708554.021-96

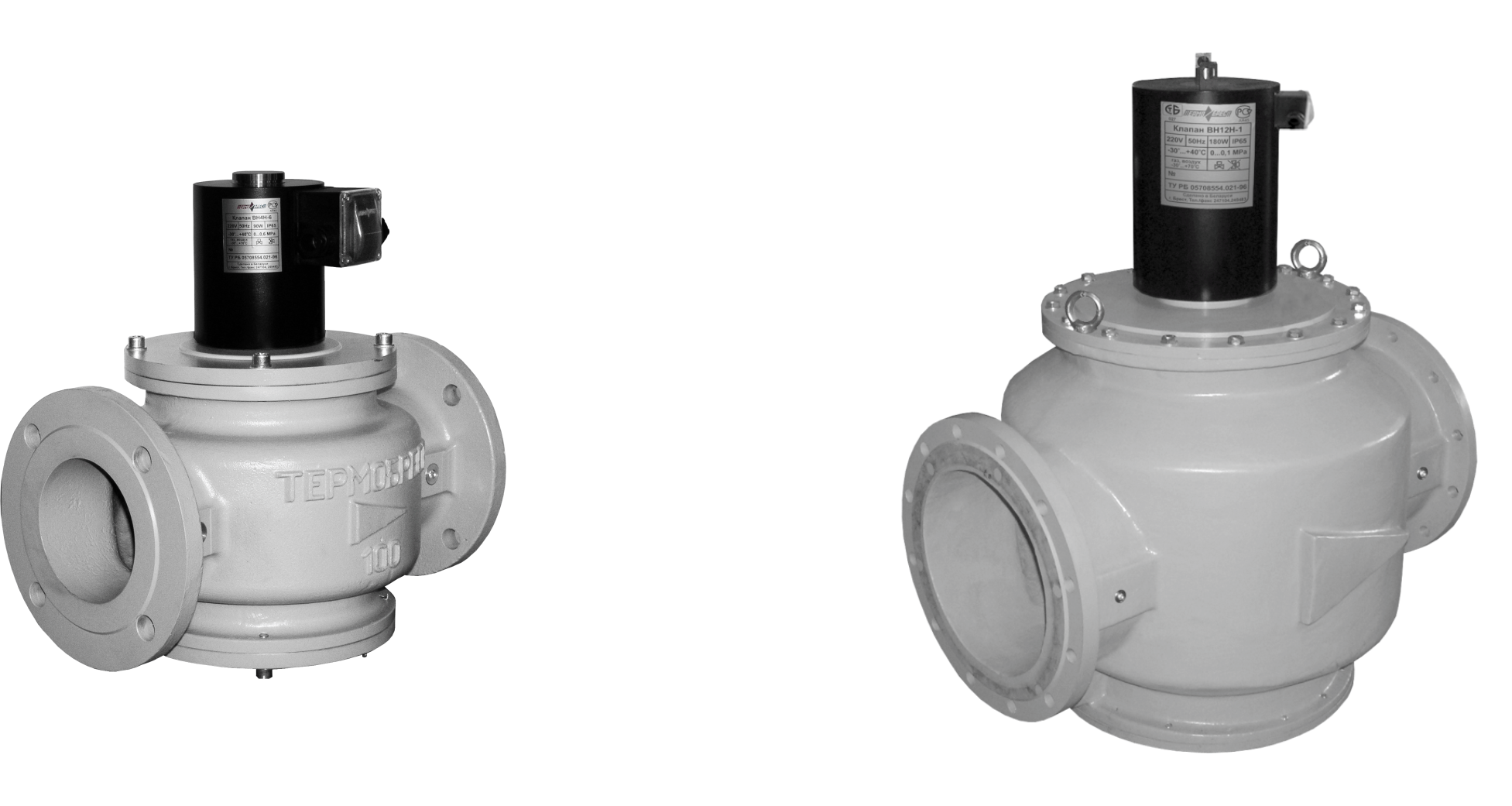

Клапаны газовые электромагнитные серии ВН двухпозиционные отсечные фланцевые нормально-закрытые в стальном корпусе

Присоединительные размеры Ду 25, 40, 50, 65, 80, 100, 150, 200, 250, 300 мм.

Клапаны электромагнитные отсечные двухпозиционные фланцевые предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.
Все типы клапанов могут быть оснащены бесконтактными датчиками положения индуктивного типа.
Все типы клапанов (кроме исполнения на 6 бар) могут быть оснащены ручными регуляторами расхода.

Диапазон присоединительного давления:   до 0,5 бар;   до 1 бар;   до 2 бар;   до 3 бар,   до 4 бар,   до 6 бар (в зависимости от условного прохода и исполнения).

Напряжение питания клапанов:   220 В,  110 В,  24 В переменного тока;
                                                         220 В,  110 В,  24 В постоянного тока
Климатическое  исполнение:
общепромышленное  исполнение -
УХЛ2   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С);
У3.1     (-30...+40°С);
взрывозащищенное  исполнение
УХЛ1   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С).

Класс  защиты:
общепромышленное  исполнение- IР65;
взрывозащищенное  исполнение - IР67.

Пример обозначения: Клапан ВН4Н-3 СТ.  ТУ РБ 05708554.021-96


Клапаны электромагнитные серии ВН двухпозиционные для жидких сред в алюминиевом корпусе.


Присоединительные размеры Ду15, 20, 25 мм.

Клапаны предназначены для дистанционного управления потоками жидких неагрессивных сред в качестве запорного органа.
Клапаны могут быть оснащены бесконтактными датчиками положения индуктивного типа.

Диапазон присоединительного (рабочего) давления, не более: 0,4 МПа.
Температура рабочей среды: от 5°С выше точки замерзания жидкости до +90°С.

Пример обозначения: Клапан ВН1/2С-4 ТУ РБ 05708554.021-96


Клапаны электромагнитные серии ВН двухпозиционные для жидких сред в стальном корпусе.

Присоединительные размеры Ду15, 20, 25 мм.

Клапаны предназначены для дистанционного управления потоками жидких неагрессивных сред в качестве запорного органа.
Клапаны могут быть оснащены бесконтактными датчиками положения индуктивного типа.

Диапазон присоединительного (рабочего) давления, не более: 0,4 МПа.
Температура рабочей среды: от 5°С выше точки замерзания жидкости до +90°С.

Пример обозначения: Клапан ВН1/2С-4 СТ. ТУ РБ 05708554.021-96

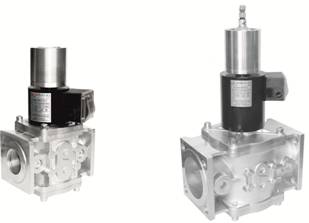

Клапаны газовые электромагнитные серии ВН трехпозиционные муфтовые в алюминиевом корпусе


Присоединительные размеры Ду 20, 25, 40, 50 мм.

Диапазон присоединительного давления:  до 0,2 бар;  до 1 бар;  до 3 бар (в зависимости от исполнения).
Клапаны электромагнитные отсечные трехпозиционные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе сжатого воздуха, газовых фаз сжиженных газов, углеводородных газов и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.
Трехпозиционные клапаны работают в следующих режимах: «максимальный расход», «промежуточное значение расхода» и «отключено».
Клапаны позволяют автоматически производить регулирование количества проходящего газа.
Все клапаны дополнительно могут быть оборудованы ручными регуляторами расхода и датчиками положения.
Все трехпозиционные клапаны могут изготавливаться во взрывозащищенном исполнении.

Климатическое  исполнение:
общепромышленное  исполнение -
УХЛ2   (-60...+40 °С) - только для исполнений без датчика положения;
У2        (-45...+40 °С);
У3.1     (-30...+40 °С);
взрывозащищенное  исполнение -
УХЛ1   (-60...+40 °С) - только для исполнений без датчика положения;
У2        (-45...+40 °С).

Пример обозначения: Клапан ВН1 1/2В-1К  ТУ РБ 05708554.021-96

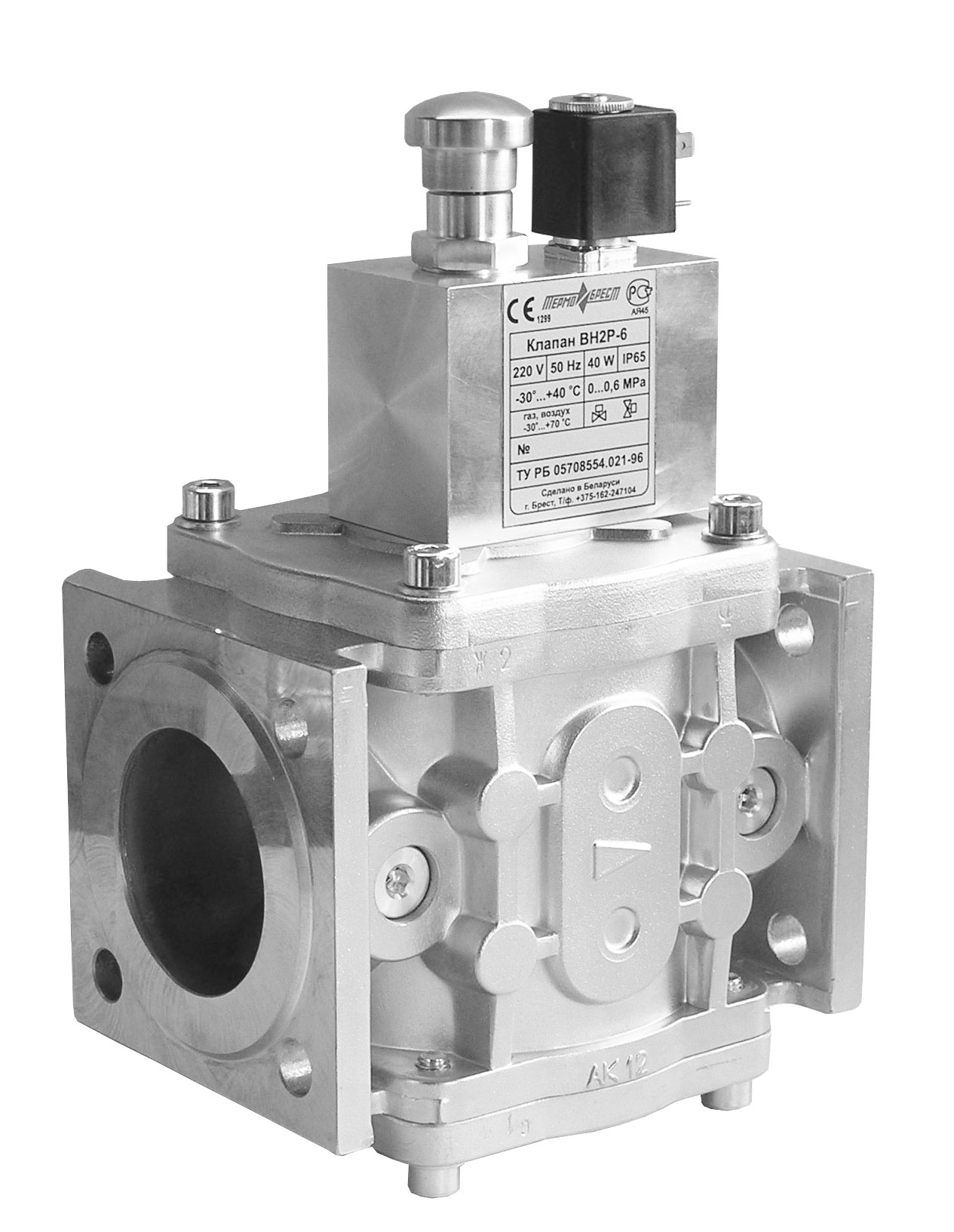

Клапаны газовые электромагнитные серии ВН трехпозиционные фланцевые в алюминиевом корпусе


Присоединительные размеры Ду 25, 40, 50 мм.

Клапаны электромагнитные отсечные трехпозиционные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе сжатого воздуха, газовых фаз сжиженных газов, углеводородных газов и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.
Трехпозиционные клапаны работают в следующих режимах: «максимальный расход», «промежуточное значение расхода» и «отключено».
Клапаны позволяют автоматически производить регулирование количества проходящего газа.
Все клапаны дополнительно могут быть оборудованы ручными регуляторами расхода и датчиками положения.
Все трехпозиционные клапаны могут изготавливаться во взрывозащищенном исполнении.

Пример обозначения: Клапан ВН2В-0,2К  ТУ РБ 05708554.021-96

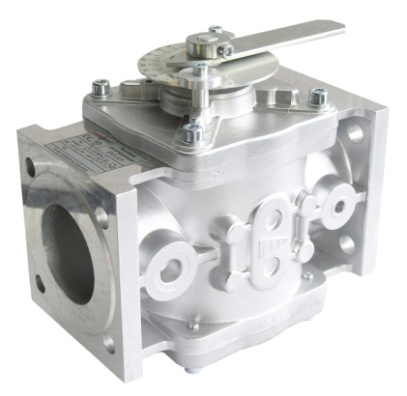

Клапаны газовые электромагнитные серии ВН фланцевые с электромеханическим регулятором  расхода в алюминиевом корпусе


Присоединительные размеры Ду 25, 40, 50, 65, 80, 100 мм.

Клапаны электромагнитные отсечные двухпозиционные фланцевые с электромеханическим регулятором расхода предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.

В  конструкцию  клапана  встроена  поворотная  заслонка,  при  помощи  которой  осуществляется изменение  количества  пропускаемого  газа  через  клапан.  Конструктивно  поворотная  заслонка  находится  по ходу  газа  после  запорного  органа.

Режим работы клапанов с электроприводом (или его тип регулирования) определяется типом применяемого электропривода.
Клапаны  с  пропорциональным  регулированием  работают  в  следующих  режимах:
- "закрыто"  (при  обесточенной  электромагнитной  катушке);
- "номинальный расход" (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится  с  помощью  установки  концевых  выключателей на  электроприводе).

Пример обозначения: Клапан ВН2 1/2М-1К  ТУ РБ 05708554.021-96


Клапаны газовые электромагнитные серии ВН фланцевые с электромеханическим регулятором  расхода в стальном корпусе.



Клапаны газовые электромагнитные фланцевые с электромеханическим регулятором расхода. Взрывозащиещенное исполнение. Стальной  корпус. Присоединительные размеры Ду 40, 50, 65, 80, 100, 150, 200, 250, 300 мм.
Клапаны электромагнитные отсечные двухпозиционные фланцевые с электромеханическим регулятором расхода предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.

В  конструкцию  клапана  встроена  поворотная  заслонка,  при  помощи  которой  осуществляется изменение  количества  пропускаемого  газа  через  клапан.  Конструктивно  поворотная  заслонка  находится  по ходу  газа  после  запорного  органа.

 Режим работы клапанов с электроприводом (или его тип регулирования) определяется типом применяемого электропривода.
Клапаны  с  пропорциональным  регулированием  работают  в  следующих  режимах:
- "закрыто"  (при  обесточенной  электромагнитной  катушке);
- "номинальный расход" (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится  с  помощью  установки  концевых  выключателей на  электроприводе).

Пример обозначения: Клапан ВН8М-1КЕ  ТУ РБ 05708554.021-96.


Клапаны газовые электромагнитные серии ВФ двухпозиционные отсечные  нормально-открытые

Присоединительный размер для муфтовых из алюминия и стали Ду 15, 20, 25 мм, для фланцевых из стали Ду 25мм. Диапазон присоединительного давления:   до 4 бар.

Клапаны электромагнитные отсечные двухпозиционные муфтовые (фланцевые) нормально-открытые предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве органа безопасности.

Климатическое  исполнение:
общепромышленное  исполнение -
УХЛ2   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С);
У3.1     (-30...+40°С);
взрывозащищенное  исполнение
УХЛ1   (-60...+40°С) - только для исполнений без датчика положения;
У2        (-45...+40°С).

Монтажное  положение:  любое, за исключением,  когда  электромагнитная  катушка  располагается  ниже  продольной  оси  клапана.

Пример обозначения:  ВФ1Н-4 ТУ РБ 05708554.021-96.


Блоки газовых клапанов в алюминиевом корпусе

Предназначены для использования в системах дистанционного управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа  в  качестве  запорно-регулирующего  органа  и  органа  безопасности при  продолжительном  режиме  работы.

По  типу  присоединения  к  трубопроводу  блоки  изготавливаются:
-  муфтовые  от  Ду40 до Ду50  мм;
-  фланцевые от  Ду25 до Ду300 мм.

Для блоков, в состав которого входит клапан с электромеханическим приводом регулятора  расхода,  климатическое  исполнение  только  У3.1  (-30...+40 °С).
Блоки  клапанов  с  применением  электропривода  могут  обеспечивать  как пропорциональное,  так  и  позиционное  регулирование.
Применение блоков позволяет значительно уменьшить габариты и материалоемкость  арматурной  группы  горелки,  количество  сварных  швов,  трудоемкость монтажа и пусконаладочных работ, повысить надежность работы и удобство обслуживания.

Пример обозначения: С2Н-5-37 исполнение: муфтовый, левое, К, 1 бар, УХЛ2, 24В, ТУ РБ 05708554.023-07.

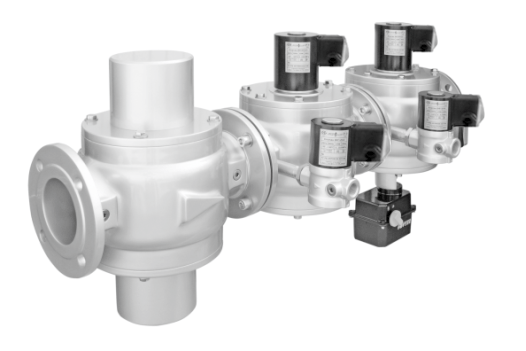

Блоки газовых клапанов в стальном корпусе

Предназначены для использования в системах дистанционного управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа  в  качестве  запорно-регулирующего  органа  и  органа  безопасности при  продолжительном  режиме  работы.

По  типу  присоединения  к  трубопроводу  блоки  изготавливаются:
-  муфтовые  от  Ду40 до Ду50мм;
-  фланцевые  от  Ду25 до Ду300мм.

Для блоков, в состав которого входит клапан с электромеханическим приводом регулятора  расхода,  климатическое  исполнение  только  У3.1  (-30...+40 °С).
Блоки  клапанов  с  применением  электропривода  могут  обеспечивать  как пропорциональное,  так  и  позиционное  регулирование.
Применение блоков позволяет значительно уменьшить габариты и материалоемкость  арматурной  группы  горелки,  количество  сварных  швов,  трудоемкость монтажа и пусконаладочных работ, повысить надежность работы и удобство обслуживания.

Пример обозначения: С4Н-5-43 исполнение:  правое, К, 0,5 бар, У 3.1, с фильтром, стальной корпус ТУ РБ 05708554.023-07.


Датчики-реле давления.

Датчики-реле давления предназначены для использования в системах контроля, управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги) газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах для управления  потоком  природного,  сжиженного  газа,  воздуха  и  другими газообразными  неагрессивными  средами.

Пример обозначения: Датчик-реле ДРД-120А  ТУ РБ 200020142.025-2000.


Заслонки регулирующие серии ЗР муфтовые в алюминиевом корпусе

Присоединительные размеры Ду 40, 50, 65, 80, 100 мм.

Заслонки регулирующие предназначены для использования в системах  управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов.
Заслонки регулирующие предназначены только для регулирования расхода проходящих газов и не могут использоваться в качестве запорного органа.
Благодаря конструкции заслонки в открытом состоянии практически не обладает сопротивлением.
Монтажное  положение: на горизонтальных и вертикальных трубопроводах.

Пример обозначения: Заслонка регулирующая ЗР1 1/2-6  ТУ РБ 200020142.029-2005


Заслонки регулирующие серии ЗР фланцевые в алюминиевом корпусе

Присоединительные размеры Ду 40, 50, 65, 80, 100 мм.

Заслонки газовые регулирующие фланцевые. Алюминиевый корпус.
Заслонки регулирующие предназначены для использования в системах  управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов.
Заслонки регулирующие предназначены только для регулирования расхода проходящих газов и не могут использоваться в качестве запорного органа.
Благодаря конструкции заслонки в открытом состоянии практически не обладает сопротивлением.
Монтажное  положение: на горизонтальных и вертикальных трубопроводах.

Пример обозначения: Заслонка регулирующая ЗР2-6 ФЛ.  ТУ РБ 200020142.029-2005

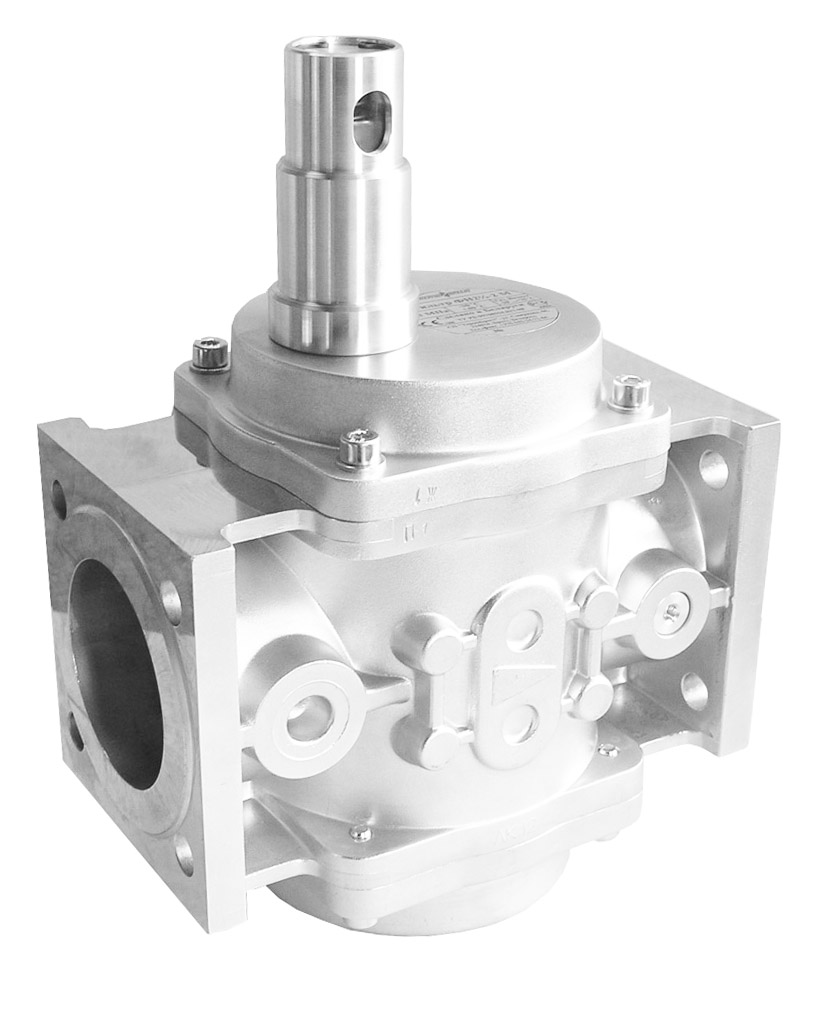

Заслонки регулирующие в стальном корпусе.


Присоединительные размеры Ду 40, 50, 65, 80, 100, 150, 200 мм.

Заслонки регулирующие предназначены для использования в системах  управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов.
Заслонки регулирующие предназначены только для регулирования расхода проходящих газов и не могут использоваться в качестве запорного органа.
Благодаря конструкции заслонки в открытом состоянии практически не обладает сопротивлением.

Пример обозначения: Заслонка регулирующая ЗР6-6 СТ.  ТУ РБ 200020142.029-2005


Фильтры газовые серии ФН муфтовые в алюминиевом корпусе

Присоединительный размер Ду 15, 20, 25 м.

Предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Пример обозначения: Фильтр ФН1 ½-2  ТУ РБ 05708554.027-98


Фильтры газовые серии ФН фланцевые в алюминиевом корпусе

Присоединительные размеры Ду 40, 50, 65, 80, 100 мм.

Предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Пример обозначения: Фильтр ФН2-2 ФЛ.  ТУ РБ 05708554.027-98.


Фильтры газовые серии  ФН фланцевые в стальном корпусе





Присоединительные размеры Ду 25, 40, 50, 65, 80, 100 мм.

Предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Пример обозначения: Фильтр ФН4-1 СТ  ТУ РБ 05708554.027-98.

Клапаны электромагнитные серии ВН с медленным открытием в алюминиевом корпусе
 Присоединительные размеры:
муфтовое исполнение: DN 25, 40, 50 мм.;
фланцевое исполнение: DN 25, 40, 50, 65, 80, 100 мм.

 Диапазон присоединительного (рабочего) давления, не более: 0,6 МПа.

 Клапаны электромагнитные двухпозиционные серии ВН с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (не допустимо наличие пневмоудара в момент включения).

Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-45...+40 °С);
УХЛ2 (-60...+40 °С).
Время открытия:
5...20 с - для Ду25 мм;
5...30 с - для Ду40, 50 мм;
5...40 с - для Ду65, 80, 100 мм.
Время закрытия: не более 1 с.
Степень защиты: IP65.
Частота включений, 1/ч, не более: 30
Полный ресурс, не менее: 50 000 включений.
Монтажное положение:
Для Ду25...50 мм - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Для Ду65...100 мм - на горизонтальном трубопроводе (катушкой вверх).

Пример обозначения: Клапан ВН2Т-4 фл. ТУ РБ 05708554.021-96.
Клапаны электромагнитные серии ВН с ручным взводом механического типа в алюминиевом корпусе
Клапаны данного типа применяются в системах, где необходимо гарантированное закрытие клапана при пропадании напряжения питания.
Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, то клапан открыть невозможно (шток ручного взвода заблокирован).
Клапаны изготавливаются в алюминиевом корпусе DN 15, 20, 25, 40, 50 мм.
Исполнение клапана: общепромышленное.
Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-45...+40 °С)
УХЛ2 (-60...+40 °С).
Степень защиты: IP65.
Ручной взвод механического типа - 50 000 включений.
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Клапаны с ручным взводом могут быть оснащены датчиками положения клапана (открыт-закрыт).

Пример обозначения: Клапан ВН2Рм-6 фл. ТУ РБ 05708554.021-96.

Клапаны электромагнитные серии ВН с ручным взводом электрического типа в алюминиевом корпусе
Клапаны электромагнитные двухпозиционные серии ВН с ручным взводом электрического типа предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов и других неагрессивных газов в качестве запорного органа.
Клапаны данного типа применяются в системах, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.
Присоединительные размеры - DN 15, 20, 25, 40, 50, 65, 80, 100 мм.

Исполнение клапана: общепромышленное.
Климатическое исполнение:
У3.1 (-30...+40 °С).
У2 (-45...+40 °С);
УХЛ2 (-60...+40 °С).
Степень защиты: IP65.
Частота включений, 1/ч, не более:
- ручной взвод электрического типа: - 1000, 500, 300, 150 включений (в зависимости от условного прохода клапана и давления).
Полный ресурс, не менее:
- ручной взвод электрического типа: 1 000 000, 500 000, 300 000, 150 000 включений (в зависимости от условного прохода клапана и давления).
Монтажное положение:
Для Ду 15...50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Для Ду 65...100 - на горизонтальном трубопроводе (катушкой вверх).
Клапаны с ручным взводом могут быть оснащены датчиками положения клапана (открыт-закрыт).

Пример обозначения: Клапан ВН4Р-0,5 ТУ РБ 05708554.021-96.

Заслонки регулирующие серии ЗР с ручным регулированием расхода в алюминиевом корпусе
Максимальное рабочее давление не более 0,6 МПа.
Присоединительные размеры: DN 40, 50, 65, 80, 100 мм.

Заслонки регулирующие предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов.
Заслонки регулирующие предназначены только для регулирования расхода проходящих газов и не могут использоваться в качестве запорного органа.
Благодаря конструкции заслонки в открытом состоянии практически не обладает сопротивлением.
Заслонки данного типа оснащены удобной ручкой управления и информационной шкалой.

Пример обозначения: Заслонка регулирующая ЗР1 1/2-1Р ТУ РБ 200020142.029-2005

Заслонки дроссельные серии ЗР с электромеханическим регулированием расхода в алюминиевом корпусе

Заслонки регулирующие предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.
Присоединительные размеры: DN 40, 50, 65, 80, 100, 150, 200, 250, 300 мм.
Диапазон присоединительного давления: 0…6 бар.
Диапазон регулирования: от 0,5% до 100% от номинального расхода.
Степень защиты электропривода: IP54.
Время полного хода электропривода: 80 или 160 сек.
Напряжение питания электроприводов:
Переменного тока: 220 В, 50 Гц
Постоянного тока: 24 В.

Пример обозначения: Заслонка регулирующая ЗР3-6В ТУ РБ 200020142.029-2005 (для заслонок дроссельного типа с электромеханическим регулированием дополнительно указывается напряжение питания).

Фильтры газовые серии ФН фланцевые с индикатором загрязненности фильтроэлемента в алюминиевом корпусе
Фильтры газовые с индикатором загрязненности фильтроэлемента предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
Индикатор загрязненности предназначен для контроля степени загрязненности фильтрующего элемента и информирования обслуживающего персонала о необходимости своевременного проведения технического обслуживания фильтра.
Для определения степени засорения фильтрующего элемента не требуется количественная оценка. Степень засорения фильтра определяется степенью перекрытия смотрового окна индикатора. Если смотровое окно индикатора не перекрыто, это говорит о том, что фильтр чист; если окно полностью перекрыто – фильтр засорен, необходимо произвести его чистку или замену.
Индикатор настроен таким образом, что полностью перекрытое смотровое окно соответствует перепаду давления не более 10кПа.
По типу присоединения к трубопроводу фильтры изготавливаются:
- муфтовые : DN 15, 20, 25, 40, 50 мм;
- фланцевые: DN 25, 40, 50, 65, 80, 100 мм.

Фланцы фильтров соответствуют:
- для DN 25...100 мм - ГОСТ 12815, исп. 1, до 0,6 МПа;

Материал корпуса фильтров:
- алюминиевые сплавы АК12ОЧ, АК12ПЧ - для Ду15...100 мм;

Общие технические характеристики фильтров газовых:
Максимальный перепад давления на фильтре - не более 10 кПа.
Пористость фильтрующего элемента - 50...60 %.
Минимальный размер улавливающих частиц - 50 мкм.
Температура рабочей среды - от минус 30 °С до плюс 90 °С.
Средний срок службы - не менее 9 лет.
Монтаж фильтра возможен как на горизонтальные, так и на вертикальные трубопроводы.

Пример обозначения: Фильтр ФН2 1/2-1М ТУ РБ 05708554.027-98.

3050 просмотров
Вернуться в каталог компаний
ООО БК-арматура



Опрос

Как вы реагируете на рост курса доллара и евро?

ГОСТ 52720

цилиндрический кран — Кран, запирающий или регулирующий элемент которого имеет форму цилиндра.
