30с42нж Задвижка клиновая штампосварная с выдвижным шпинделем *

Задвижка клиновая штампосварная с выдвижным шпинделем 30с42нж

Таблица фигура: 30с42нж

Номер чертежа: ПТ 11095

Материал Корпуса: сталь

Присоединение: фланцевое по ГОСТ 12815-80

Рабочая Среда: жидкие и газообразные неагрессивные среды

Тип Давления: N

Ру max: 10

T max: 200

Тип: Задвижки

 30с42нж Задвижка клиновая штампосварная с выдвижным шпинделем

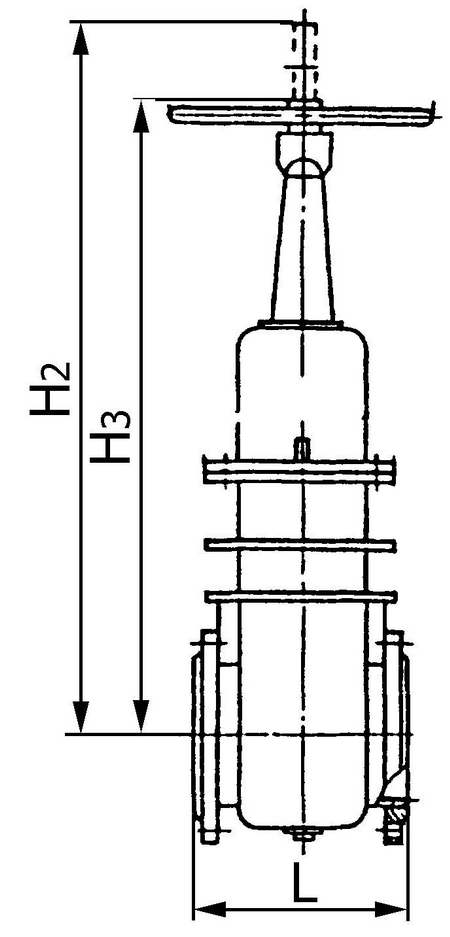

Таблица фигура Номер чертежа Усл. обозн. Присоединение Привод Ду L L1 H H1 Масса
30с42нжПТ 11095фланцевое по ГОСТ 12815-80ручной (маховик)15021063
ОАО «Пензтяжпромарматура»
30с42нжПТ 11095фланцевое по ГОСТ 12815-80ручной (маховик)20023097
ОАО «Пензтяжпромарматура»
30с42нжПТ 11095фланцевое по ГОСТ 12815-80ручной (маховик)250250119
ОАО «Пензтяжпромарматура»
30с42нжПТ 11095фланцевое по ГОСТ 12815-80ручной (маховик)300270167
ОАО «Пензтяжпромарматура»

Вернуться в раздел каталога «Задвижки»

Вернуться в каталог трубопроводной арматуры

* Технические характеристики носят ознакомительный характер и предназначены для первичного ознакомления. Точные технические данные уточняйте у производителя.
