30с15нж Задвижка клиновая литая с выдвижным шпинделем *

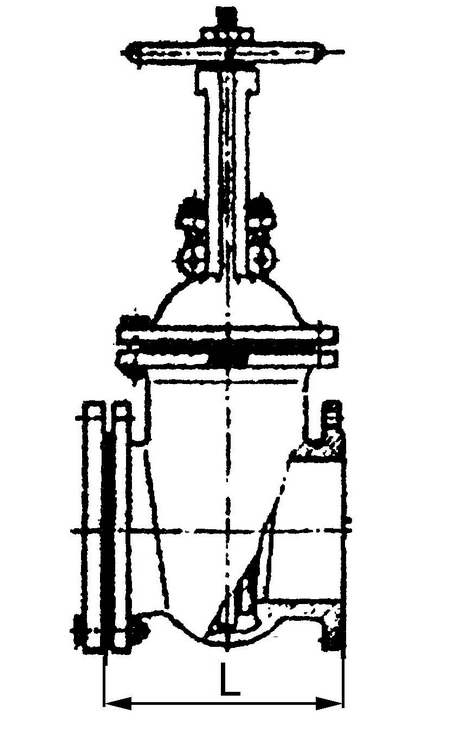

Задвижка клиновая литая с выдвижным шпинделем 30с15нж

Таблица фигура: 30с15нж

Номер чертежа: ПТ 11083

Материал Корпуса: углеродистая сталь

Присоединение: фланцевое по ГОСТ 12815-80

Рабочая Среда: вода, пар, нетоксичные среды, нефть, нефтехимические продукты, синтетические масла, природный газ, газообразные среды

Тип Давления: N

Ру max: 40

T max: 425

Тип: Задвижки

 30с15нж Задвижка клиновая литая с выдвижным шпинделем
Таблица фигура Номер чертежа Усл. обозн. Присоединение Привод Ду L L1 H H1 Масса
30с15нжПТ 11083фланцевое по ГОСТ 12815-80ручной (маховик)5018020
ОАО «Пензтяжпромарматура»
30с15нжПТ 11083фланцевое по ГОСТ 12815-80ручной (маховик)8021035
ОАО «Пензтяжпромарматура»
30с15нжПТ 11083фланцевое по ГОСТ 12815-80ручной (маховик)10030558
ОАО «Пензтяжпромарматура»
30с15нжПТ 11083фланцевое по ГОСТ 12815-80ручной (маховик)150450111
ОАО «Пензтяжпромарматура»
30с15нжПТ 11083фланцевое по ГОСТ 12815-80ручной (маховик)200550291
ОАО «Пензтяжпромарматура»
30с15нжПТ 11083фланцевое по ГОСТ 12815-80ручной (маховик)250457405
ОАО «Пензтяжпромарматура»
30с15нжПТ 11083фланцевое по ГОСТ 12815-80ручной (маховик)250/200650357
ОАО «Пензтяжпромарматура»

Вернуться в раздел каталога «Задвижки»

Вернуться в каталог трубопроводной арматуры

* Технические характеристики носят ознакомительный характер и предназначены для первичного ознакомления. Точные технические данные уточняйте у производителя.
